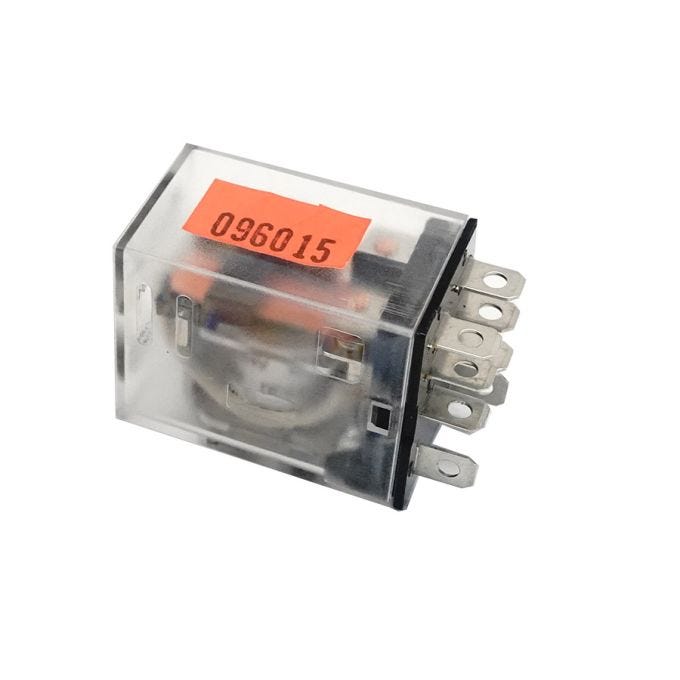

Ce relais d'alimentation usage général CLION BLY-24VDC est une solution fiable et polyvalente pour le contrôle de circuits électriques dans de nombreuses applications industrielles et électroniques. Avec sa bobine alimentée en 24 V CC et sa configuration DPDT (double pôle double position) à 8 broches, ce relais électromagnétique 24 V offre une commutation précise et robuste, idéale autant pour les prototypeurs que pour les intégrateurs professionnels.
Idéal pour
- L'automatisation industrielle légère et les panneaux de contrôle
- Les projets électroniques sur mesure, prototypes et montages DIY
- La commutation de charges dans les systèmes embarqués 24 V CC
- Les applications d'alimentation où un montage sur circuit imprimé ou à souder est requis
Points forts
- Configuration DPDT (2NO + 2NF) - commute deux circuits indépendants simultanément
- Disponible en version contacts à souder ou contacts pour circuit imprimé (PCB) - préciser au moment de la commande
- Capacité de contact de 10 A en courant continu - convient à une large gamme de charges
- 8 broches standardisées - intégration simple dans la majorité des supports et sockets compatibles
Description détaillée
Le relais électromagnétique CLION BLY-24VDC est conçu pour répondre aux exigences des applications d'usage général nécessitant une commutation fiable sous une tension de bobine de 24 V CC. Sa configuration DPDT à 8 broches permet de contrôler deux circuits de charge distincts à partir d'un seul signal de commande, ce qui en fait un composant incontournable dans les systèmes d'automatisation, les tableaux de commande et les montages électroniques sur mesure.
Ce commutateur électromagnétique 24 V est disponible en deux variantes de connexion : contacts à souder pour montage filaire traditionnel, ou contacts pour circuit imprimé (PCB) pour intégration directe sur carte. Il suffit de préciser la version souhaitée au moment de la commande. Sa construction compacte et son faible poids de 50 g facilitent l'installation dans des espaces restreints.
Caractéristiques techniques
- Marque : CLION
- Modèle : BLY-24VDC
- Tension de bobine : 24 V CC
- Capacité des contacts : 10 A à 24 V CC / 28 V CC
- Configuration des contacts : D.P.D.T. (double pôle double position - 2NO + 2NF)
- Nombre de broches : 8
- Type de montage : contacts à souder ou contacts pour circuit imprimé (au choix)
- **Veuillez mentionner le type de contacts désiré lors de la commande**
FAQ
Q : Quelle est la différence entre la version à souder et la version pour circuit imprimé ?
R : La version à souder permet de connecter des fils directement aux broches du relais, idéale pour les câblages traditionnels. La version pour circuit imprimé (PCB) s'insère directement dans les pastilles d'une carte électronique. Précisez votre choix lors de la commande.
Q : Ce relais est-il compatible avec un socket standard 8 broches ?
R : Oui, la configuration à 8 broches de ce relais DPDT est compatible avec les supports (sockets) standards de type octal 8 broches couramment disponibles.
Q : Puis-je utiliser ce relais pour commuter une charge en courant alternatif (CA) ?
R : Les spécifications indiquées (10 A à 24 V CC / 28 V CC) concernent les charges en courant continu. Pour une utilisation en courant alternatif, veuillez consulter la fiche technique complète du fabricant ou contacter notre équipe technique avant l'achat.
Q : Ce relais convient-il à un usage dans un projet amateur (DIY) ?
R : Oui, sa facilité d'intégration, sa configuration standardisée et ses deux options de montage en font un excellent choix pour les projets DIY, les prototypes et les applications éducatives en électronique.
