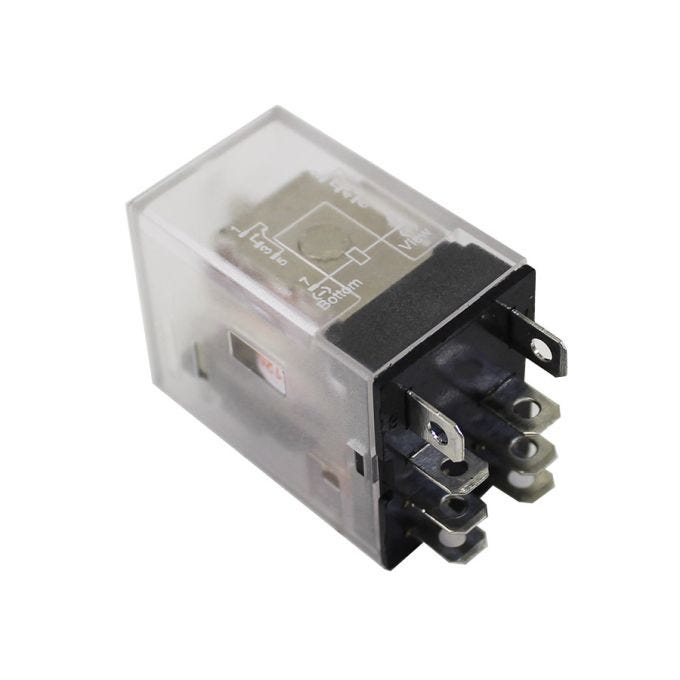

Le relais d'alimentation DPDT à 8 broches PUREVOLT est une solution fiable et polyvalente pour la commutation de circuits dans une grande variété d'applications électriques générales. Sa bobine 120 V CA et ses contacts argentés garantissent une performance stable et durable, que ce soit en automatisation, en équipement industriel léger ou en projets d'électronique avancée.
Ce relais de puissance à usage général prend en charge des charges résistives allant jusqu'à 10 A à 250 V CA ou 30 V CC, offrant une flexibilité appréciable selon le type d'installation. Sa configuration double pôle double inverseur (DPDT) avec 2 contacts normalement ouverts (NO) et 2 contacts normalement fermés (NF) en fait un composant de commutation indispensable dans les tableaux de commande et les montages automatisés.
Idéal pour
- Automatisation industrielle et commande de circuits
- Équipements électroménagers et appareils de bureau
- Projets d'électronique avancée et prototypage
- Systèmes de contrôle en courant alternatif 120 V CA
- Remplacement de relais standard de type LY2 à 8 broches
Points forts
- Configuration DPDT : 2 NO + 2 NF - commutation double pôle double inverseur
- Contacts en alliage d'argent pour une faible résistance de contact et une longue durée de vie
- Tension de bobine : 120 V CA - compatible avec les réseaux nord-américains standard
- Capacité de contact : 10 A à 250 V CA / 30 V CC
- Montage enfichable à 8 broches - compatible avec les socles standards de type octal
- Temps de réponse rapide : activation et désactivation en 25 ms max.
- Température de fonctionnement : -25 °C à +55 °C
- Tension de tenue diélectrique : jusqu'à 2 000 V CA
Description détaillée
Conçu pour les professionnels et les amateurs exigeants, ce relais de puissance à 8 broches PUREVOLT repose sur une architecture DPDT éprouvée, directement inspirée du format LY2, largement répandu dans l'industrie. Ses bornes enfichables facilitent l'installation dans un socle compatible, sans soudure, pour un câblage rapide et sécuritaire.
Grâce à ses contacts en alliage d'argent, ce relais électromécanique offre une excellente conductivité et résiste à l'arc électrique, assurant une durabilité maximale dans des conditions d'utilisation répétées. Sa plage de température opérationnelle de -25 °C à +55 °C lui permet de fonctionner dans des environnements variés, des armoires de commande intérieures aux installations semi-industrielles.
Le format compact du boîtier - 6,0 cm (H) x 5,0 cm (L) x 3,0 cm (P) - permet une intégration aisée dans les espaces restreints. Ce relais électromécanique constitue un choix économique et performant pour tout projet nécessitant une commutation fiable à 120 V CA.
Caractéristiques techniques
- Marque : PUREVOLT
- Modèle : LY2-UA006244
- Type : Relais d'alimentation électromécanique - usage général
- Configuration des contacts : DPDT (Double Pole Double Throw) - 2 NO + 2 NF
- Nombre de broches : 8 (montage enfichable / octal)
- Tension de bobine : 120 V CA (50/60 Hz)
- Capacité des contacts : 10 A à 250 V CA / 10 A à 30 V CC
- Matériau des contacts : alliage d'argent
- Tension de tenue diélectrique : 2 000 V CA
- Temps d'activation : 25 ms max.
- Temps de relâchement : 25 ms max.
- Température de fonctionnement : -25 °C à +55 °C
Foire aux questions (FAQ)
Q : Ce relais nécessite-t-il un socle spécifique pour l'installation ?
R : Oui. Ce relais à 8 broches enfichables est conçu pour être utilisé avec un socle de type octal standard compatible avec le format LY2. Le socle n'est pas inclus et doit être acheté séparément.
Q : Peut-on utiliser ce relais en courant continu (CC) ?
R : La bobine de ce relais est prévue pour le courant alternatif (CA) à 120 V. En revanche, ses contacts peuvent commuter des charges en courant continu jusqu'à 30 V CC à 10 A.
Q : Ce relais convient-il à une utilisation en automatisation industrielle ?
R : Oui. Sa configuration DPDT, sa robustesse mécanique et sa compatibilité avec les socles standard en font un choix adapté aux applications d'automatisation légère et de commande industrielle.
Q : Quelle est la durée de vie de ce relais ?
R : Les relais de type LY2 à 8 broches sont réputés pour leur endurance. À titre indicatif, les modèles similaires offrent jusqu'à 500 000 opérations électriques et plusieurs millions d'opérations mécaniques à vide.
Q : Ce relais est-il compatible avec les normes nord-américaines ?
R : Oui. Sa tension nominale de 120 V CA est parfaitement adaptée aux réseaux électriques standard au Canada et aux États-Unis. Les relais de la série LY2 sont généralement conformes aux normes UL et CSA.
